Баға ұсыныстарын сұрамас бұрын, шын мәнінде не сатып алатыныңызды шешіңіз: құрамдас бөлікке өңделетін құбырлы қор немесе сұйықтықты тасымалдауға арналған қысымды құбыр. Содан кейін ОД, идентификатор, ұзындық, дайын бөлік конверті, қызмет көрсету шарттары, саны, тексеру талаптары және құжаттаманы көрсетіңіз. Бұл айырмашылық ең қымбат RFQ қатесін болдырмайды - жартылай фабрикаттың инженерлік-пластикалық профилін сертификатталған құбыр жүйесінің құрамдас бөлігі ретінде өңдеу.
Алдымен қолданбаға жартылай фабрикат құбырлы қорап немесе қысыммен жұмыс істейтін технологиялық құбыр қажет пе екенін шешіңіз

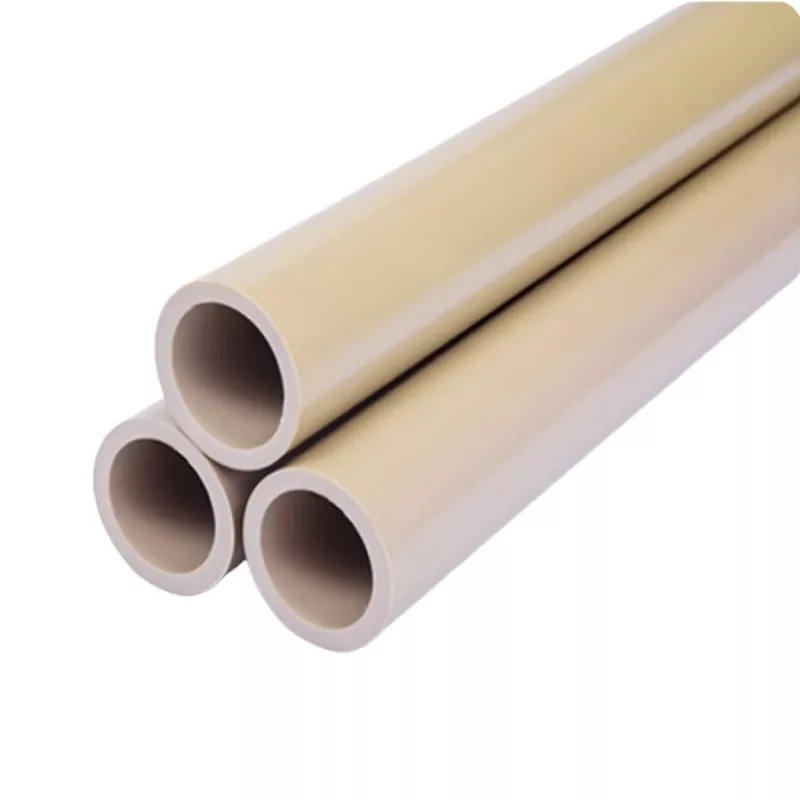

КөпшілігіPEEK GF30 құбырларыжартылай фабрикат профильдері ретінде втулкаларды, гильзаларды, оқшаулағыш корпустарды өңдеуге, бөлшектерді және құрылымдық бөлшектерді тозуға арналған қалың қабырғалы құбырлар сатылады. «Құбыр» сөзі геометрияны сипаттайды; ол қысым рейтингін автоматты түрде орнатпайды.
Өнімде қысымды газ немесе сұйықтық болса, сұрауыңызға өлшемдерден гөрі көбірек қажет. Ортаны, жұмыс және бұзылу температурасын, қалыпты қысымды, қысым циклдерін, қосылыс дизайнын, қажетті дизайн кодын және қабылдау сынағы туралы айтыңыз. Жеткізуші нақты сортқа, өлшемге және температураға арналған қысым көрсеткіштерін бере алатынын сұраңыз. Бұл дәлел болмаса, материалды ретінде қарастырыңызPEEK GF30 құбырлы қор, бекітілген технологиялық құбырлар сияқты емес. Бұл әсіресе полимердің өзі сұйықтыққа қарсы тұрса да, өтімділік, кернеу, температура және қосылым дизайны сәтсіздікті басқара алатын химиялық қызметте маңызды.
Сызбаны бір мағыналы OD, ID, қабырға, ұзындық және дайын бөлік конвертіне аударыңыз
Белгіленген скриншоттың орнына басқарылатын сызбаны жіберіңіз. Ол бірліктерді, сызба нөмірін, қайта қарауды, проекциялау әдісін және әрбір критикалық бетті анықтауы керек. Сыртқы диаметр мен ішкі диаметрді тікелей көрсетіңіз; жеткізуші номиналды қабырғадан біреуін алады деп күтпеңіз. Функционалды жерде кесу ұзындығын, түзулік немесе концентрлік талаптарды қосыңыз және қай беттердің жеткізілген күйінде қалатынын анықтаңыз.
Аяқталған конверт те маңызды. Тапсырыс берілген дайындама ішіне сәйкес келуі керек ең үлкен дайын OD, ең кішкентай дайын идентификаторды, иықтарды, ойықтарды, жіптерді және деректер беттерін көрсетіңіз. Түтік номиналды өлшемдерге сәйкес келуі мүмкін, бірақ ағып кетуді, беттің тегіс еместігін немесе кесілген ұштарды тазалау үшін тым аз материал қалдырады.
Қол жетімді өлшемдерді OD × ID ретінде қалыпқа келтіріңіз, Φ20 × Φ15 пен Φ458 × Φ404, 1000 мм және 3000 мм қор ұзындығы бар
Ideal Plastic 1000 мм және 3000 мм ұзындықтағы Φ20 × Φ15 және Φ458 × Φ404 аралығындағы OD × ID комбинацияларын тізімдейді. RFQ-да сол конвенцияны пайдаланыңыз және бірліктерді миллиметр ретінде белгілеңіз. Соңғы нүктелер жарияланған ауқымды сипаттайды; олар барлық мүмкін болатын OD және ID жұптастыру стандартты қор екенін білдірмейді. арқылы дәл комбинацияны растаңызPEEK GF30 құбыр өлшемдерінің ауқымын жариялады.
| RFQ өрісі | Не айту керек |
|---|---|
| Бос өлшемдер | OD × ID × кесу ұзындығы, барлығы бірліктермен |
| Дайын конверт | Максималды аяқталған OD, минималды аяқталған ID және маңызды мүмкіндіктер |
| Қордың ұзындығы | 1000 мм, 3000 мм немесе жеткізуші кескен бөліктер |
| Саны | Толық ұзындықтардың, дайындамалардың немесе дайын бөліктердің саны |
| Критикалық геометрия | Қажет болған жағдайда концентрлік, түзулік, шеткі квадраттық және деректер схемасы |
Тапсырыс беру алдында дайын бөлшектерге төзімділіктен қор рұқсатын бөліп, өңдеуге рұқсатты растаңыз
Өнім бетінде ±0,02 мм рұқсат етілген, бірақ RFQ оның ауқымын анықтамай бұл санды ешқашан қайталамауы керек. Оның қай өлшемді қамтитынын, стандартты қоймаға немесе өңделген бөлшектерге қатыстылығын және қандай өлшем шарттарында қолданылатынын сұраңыз. OD төзімділігі, идентификаторға төзімділік, қабырғаның өзгеруі, сопақтығы және түзулігі әртүрлі басқару элементтері болып табылады.
Өңделген құрамдас үшін дайын рұқсаттарды бөлек көрсетіңіз және жеткізушіге өңдеуге сәйкес рұқсатты растауға мүмкіндік беріңіз. Тек номиналды өлшемдерге негізделген желіге жақын түтікке тапсырыс бермеңіз. Шыны толтырылған PEEK қатты, бірақ өңдеу кезінде пайда болатын қалдық кернеу, құрал қысымы және жылу материалды алып тастағаннан кейін де жұқа бөлікті жылжытуы мүмкін.
30% шыны толтырылған PEEK температурасына, жүктеме бағытына, химиялық әсерге және электр қуатына сәйкес келеді.
PEEK GF30 - бұл 30% шыны талшықпен біріктірілген PEEK. Арматура, әдетте, толтырылмаған PEEK салыстырғанда құрылымдық қаттылықты арттыру, сусылуды бақылауды жақсарту және өлшемдік қозғалысты азайту үшін таңдалады. Бұл артықшылықтар қолданбаны анықтау қажеттілігін жоймайды.
Жеткізушіге үздіксіз және қысқа мерзімді температураларды, жүктеме бағытын, жүктеме ұзақтығын, циклді, жұптасатын материалдарды және күтілетін тозуды айтыңыз. Химиялық әсер ету үшін нақты сұйықтықты, концентрацияны, температураны, әсер ету уақытын және механикалық кернеудің бар-жоғын атаңыз. «Химиялық заттарға төзімді» дизайнды бекіту үшін тым кең. Электр бөлшектері үшін негізгі полимердің әрекеті толтырылған қосылысқа өзгеріссіз өтеді деп есептемей, қажетті диэлектрлік, оқшаулау және бақылау қасиеттерін анықтаңыз.
Қаттылық, термиялық кеңею және өлшемді бақылау шешімді басқарғанда GF30 толтырылмаған PEEK-пен салыстырыңыз.
Қаттылық, сусымалыға төзімділік және жылу кезінде өлшемді бақылау дизайнның негізгі мәні болған кезде GF30 таңдаңыз. Икемділік, тазалық, бетті өңдеу немесе аз абразивті өңдеу тәртібі маңыздырақ болған кезде толтырылмаған PEEK мүмкіндігін қарастырыңыз. Шыны талшық құралдың тозуын арттырады және толтырылмаған материалдан басқа өңделген бетті жасай алады. Ол сондай-ақ құбырлы қордың өңделу жолына негізделген бағытқа тәуелді сипаттарды жасай алады.
Жалпы PEEK сипаттар парағынан олардың арасынан таңдамаңыз. Нақты сорттар үшін деректерді салыстырыңыз және тығыз жинақтар үшін жылу кеңею мәні құбырға және дайын құрамдас бөлікке қатысты бағытта хабарланғанын сұраңыз.
Созылу беріктігін, иілу модулін, термиялық кеңеюді және химиялық төзімділікті сыныпқа арналған деректер парағында растаңыз
Пайдалы дәйексөз нақты қосылысты анықтайды және оның деректер кестесін қосады. Созылу беріктігін, иілу модулін, ұзаруды, термиялық мінез-құлықты, тығыздықты және жылулық кеңею коэффициентін қарап шығыңыз, сонымен қатар сынақ әдісін, үлгі бағытын және кондиционерді тексеріңіз. Жалғыз тақырып мәні өңделген түтік қабырғасын көрсетпейтін пішінделген үлгіден келуі мүмкін.
Химиялық үйлесімділік ұқсас тәртіпті қажет етеді. Қызмет көрсету шарттарына жақын температура мен концентрацияда сыныпқа қатысты дәлелдемелерді сұраңыз. Сәтсіздік қауіпсіздік немесе өшіру қаупін тудырса, қолданбалы сынақты өндіріс өкілі материалда жоспарлаңыз. Жарияланған қарсылық кестелері скрининг құралдары болып табылады; олар стресстің, сұйықтықтың, температураның және әсер ету уақытының әрбір комбинациясын есепке алмайды.
Баға сәйкестендіруді, сынау әдістерін, лотты бақылау мүмкіндігін, тексеру жазбаларын және тиісті сәйкестік құжаттарын талап ету
Құжаттар пакетін RFQ-ға жазып, оның бағасы және жөнелтуден бұрын дайындалуы керек. Кем дегенде, өндірушіден және сортты белгілеуді, партия немесе партияның қадағалану мүмкіндігін, сәйкестік сертификатын, қолданылатын сынақ әдістерін және келісілген өлшемдер үшін тексеру есебін сұраңыз.
Егер жобаңыз қоршаған ортаны, сапаны, аэроғарыштық, автокөлікті немесе тұтынушыға тән сәйкестікті талап етсе, құжатты немесе стандартты және талап етілетін түзетуді атаңыз. Материалдың халықаралық талаптарға сәйкес келетіні туралы жалпы мәлімдеме қабылдаушы инспекторға қажет сертификатты алмастыра алмайды. Сондай-ақ жазбалар әрбір кесілген дайындаманы тектік ұзындыққа дейін қадағалап отыруы керек пе және қаптама жапсырмаларында лот нөмірі, сызбаны қайта қарау және сатып алу-тапсырыс сызығы болуы керек пе, соны нақтылаңыз.
Ideal Plastic-ке сызбаны қайта қарау, қызмет көрсету шарттары, саны, тексеру деңгейі, өңдеу көлемі, орау және жеткізу орны бар баға белгілеуге дайын пакетті жіберіңіз.
Сіздің пакетіңізде бірнеше қарама-қайшы нұсқалар емес, бір ағымдағы сызба болуы керек. Сұралған бағаны, OD × ID × ұзындығын, дайын конвертті, мөлшерді, қызмет көрсету ортасын, маңызды рұқсаттарды, тексеру деңгейін және қажетті жазбаларды қосыңыз. Ideal Plastic толық ұзындықтағы түтікті, кесілген дайындаманы немесе дайын өңделген құрамдастарды жеткізетінін анықтаңыз. Қаптама нұсқаулары таза ораманы, ұшын қорғауды, бөліктерді бөлуді және қажет болған жағдайда партияны бөлуді қарастыруы керек.
Тағайындалған елді, пошта индексін, жеткізу шарттарын және сұралған күнді көрсетіңіз. Үлкен диаметрлі немесе 3000 мм профильдер бөлшек бағасында көрінбейтін жүк және өңдеу шектеулерін жасай алады. Бұл мәліметтерді жіберуреттелетін PEEK GF30 құбыр сұрауыжеткізушіге материалды, өңдеуді, тексеруді және логистиканы бірдей негізде баға белгілеу үшін жеткілікті ақпарат береді.
Сатып алушының жиі қойылатын сұрақтары: стандартты қордың болуы, белгіленген жеткізу мерзімдері, үлгілер, өңдеу және шаңды бақылау, орау және халықаралық жеткізу тәуекелі
- Барлық көрсетілген өлшемдер дереу жөнелтуге қол жетімді ме?
- Ideal Plastic стандартты өлшемдер үшін бір күнде жөнелтілетінін айтады, бірақ тапсырыс беру кезінде нақты OD × ID, ұзындық, саны және сорты үшін қолжетімділігін растау керек.
- Тапсырыс беруші материалды жеткізу мерзімі қандай?
- Көрсетілген тапсырыс беру уақыты 7-10 күн. Бұл тек өндірісті немесе өңдеуді, тексеруді, құжаттаманы және транзитті қамтитынын растаңыз.
- Үлгіні сұрау керек пе?
- Иә, егер беттің әрлеуі, түсі, өңдеу реакциясы немесе сәйкестігі сезімтал болса. Үлгі бір сортты және, мүмкін болса, жоспарланған өндіріс жолының өкілі екеніне көз жеткізіңіз.
- Өңдеуді және шыны талшықты шаңды кім бақылауы керек?
- Өңдеу көлемін жазбаша түрде тағайындаңыз. Механикалық цех сәйкес келетін карбидті немесе басқа тозуға төзімді құралдарды пайдалануы, қызуды және саңылауларды бақылауы және тиісті экстракция және жұмыс орнындағы процедуралар арқылы шыны толтырылған полимер шаңын ұстауы керек. Өңдеудің нақты параметрлері геометрияға, құрал-сайманға, орнатуға және өңдеуге қойылатын талаптарға байланысты.
- Бөлшектерді қалай орау керек?
- Таза ораманы, қорғалған ұштарды, дайын беттердің бөлінуін, лот белгілерін және қабылдау процесіне қажет ылғал немесе ластануды бақылауды көрсетіңіз.
- Халықаралық жеткізу тәуекелін не тудырады?
- Ұзын профильдер, кедендік құжаттар, өлшемдік салмақ алымдары және түсініксіз жеткізу шарттары жиі кездесетін проблемалар болып табылады. Тағайындалған жерді және қажетті құжаттарды сызбамен бірге жіберіңіз, содан кейін жазбаша баға ұсынысында Ideal Plastic-тен қолжетімділігін, көлемін және жөнелту шарттарын растауды сұраңыз.
