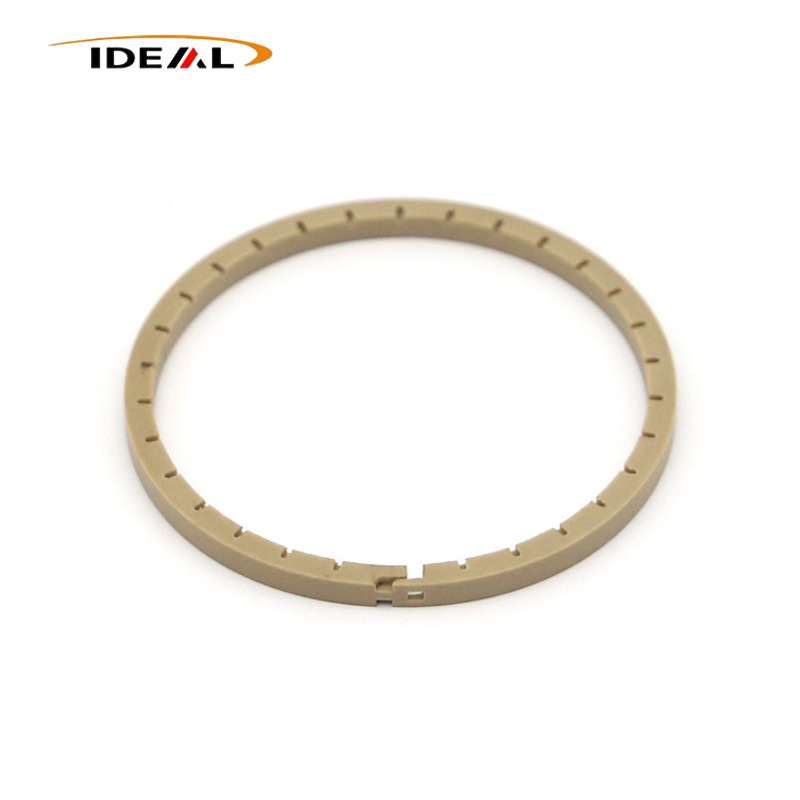

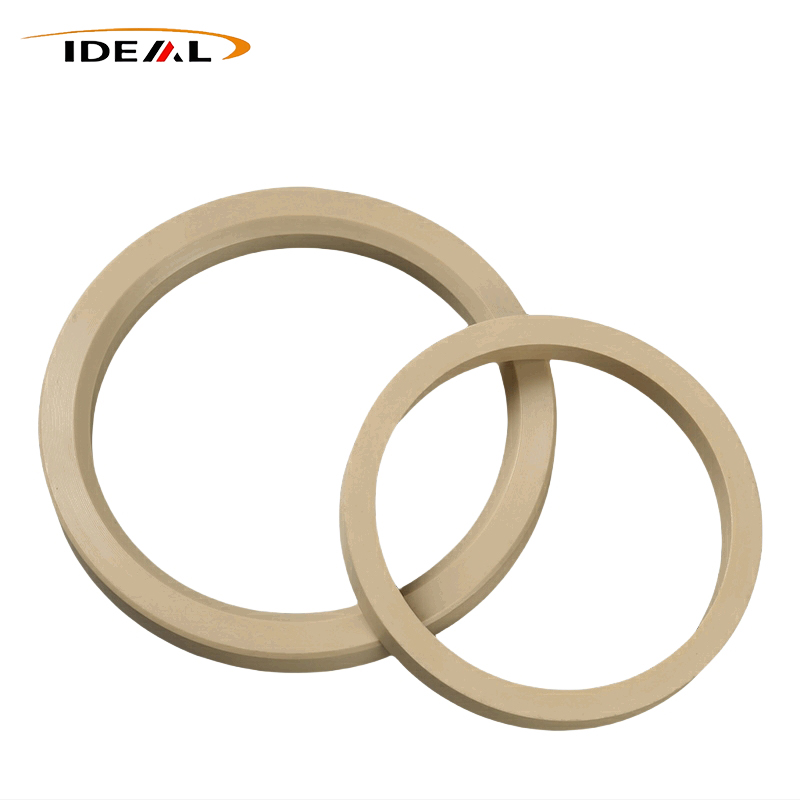

Ideal Plastic Factory компаниясының PEEK тығыздағыш сақиналары тығыздау және тіреу үшін әзірленген, жоғары қаттылық пен сусымалы төзімділікпен сипатталатын жоғары өнімді инженерлік пластикалық компоненттер болып табылады. Дәлдікпен CNC өңдеу және жоғары температуралы бүрку арқылы дайындалған (стрессті жеңілдететін күйдірумен толықтырылған) бұл өнімдер жоғары өлшемдік дәлдік пен сериядан партияға сәйкес келетін сапаны ұсынады. Біз стандартты емес сызбалар, шағын топтамаларды іріктеу және ауқымды экспорттық тапсырыстар негізінде тапсырыстық өндірісті қолдаймыз.
PEEK тығыздауыш сақиналары ұсынадыИдеал Пластмасса зауытыполиэтеркетонды негіздік материалдан жасалған жоғары өнімді сақиналы тығыздауыш және тірек компоненттері. Тұтынушылар әдетте оларды бағыттаушы сақиналар, тірек сақиналары және экструзияға қарсы сақиналар ретінде қолданады, олар динамикалық және статикалық тығыздағыш ойықтарға тамаша сәйкес келеді.
Бұл сақиналы компоненттер бірден бірнеше практикалық мақсаттарға қызмет етеді: қозғалысты бағыттау, абразивті тозуға қарсы тұру, құрылымдық жүктемелерді көтеру және тығыздағыштың экструзиясын болдырмау. Айта кету керек, бір маңызды бөлшек: барлық дерлік дербес полиэтеркетонды тығыздау сақиналарында резеңкеге тән серпімділік қасиеттері жоқ. Тығыздаудың дұрыс жұмыс істеуі үшін олар қосалқы серпімді бөлшектермен сәйкес келуі керек.
PTFE және нейлон тығыздағыш сақиналарына қарсы орнатылған кезде, PEEK балама нұсқалары экстремалды жұмыс жағдайында: жоғары қызу, жоғары қысым және коррозиялық химиялық сұйықтықтар кезінде сусылуға әлдеқайда күшті қарсылық береді. Олар кәдімгі тығыздағыштармен көрінетін қайталанатын өндірістік ауырсыну нүктелерін тиімді шешеді, соның ішінде суық ағынның деформациясы, өлшемді жылжу және мерзімінен бұрын бұзылу. Осы сенімді қасиеттердің арқасында олар көптеген секторлардағы премиум өнеркәсіптік жабдықтарға арналған тығыздағыш жинақтарға кеңінен біріктірілген.
Нақты жұмыс кезінде полиэтеркетонды тығыздағыш сақиналар тек ыстыққа, үйкеліске және сусымалы деформацияға төтеп беретін қатты сырғанайтын беттер ретінде әрекет етеді. Тиімді тығыздау үшін қажет барлық қысу алдын ала жүктеме тығыздағыш сақиналар мен металл қуатталған серіппелер сияқты сыртқы серпімді жабдықтан келеді. Бұл негізгі айырмашылық полиэтеркетонды тығыздағыш сақиналарды қатты резеңке тығыздағыш сақиналардан түбегейлі ажыратады.
Жоғары қысымды ортада серпімді тығыздағыш сақиналар сұйық ортаның көмегімен тығыздағыш ойықтардағы шағын жинақ саңылауларына оңай итеріледі. Бұл үздіксіз сығу ақырында эластомердің ығысуын тудырады.
Қатты тосқауыл ретінде орнатылған PEEK сақиналары O-сақиналарының бос орындарға экструдталуын болдырмайды. Бұл орнату бүкіл тығыздау жүйесінің жалпы қысым көрсеткішін арттырады және жұптастырылған сақиналардың қызмет ету мерзімін едәуір ұзартады.
Поршеньдерге және поршеньдік шыбықтарға кері немесе айналмалы қозғалыс үшін орнатылған бұл сақиналар бүйірлік жүктемелерді сіңіреді және дәл осьтік туралауды сақтайды. Олар механикалық құрамдас бөліктер арасындағы металдың металға тікелей жанасуын тоқтатады, жабдықты пайдалану кезінде пайда болатын радиалды ауытқуды жояды және ішкі тығыздағыш элементтерін біркелкі емес бүйірлік жүктемелерден туындаған зақымданудан қорғайды.
|
Элемент
|
Техникалық сипаттамалар
|
|---|---|
|
Өнім атауы
|
PEEK (полиэфирлі кетон) тығыздағыш сақиналар
|
|
Қол жетімді материалдар
|
Толтырылмаған таза PEEK, көміртекті талшықпен толтырылған PEEK, көміртекті талшық + графит + PTFE композитті майланған модификацияланған PEEK
|
|
Түс опциялары
|
Бежевый (табиғи PEEK), Қара (толтырылған өзгертілген сорттар)
|
|
Өндірістік процесс
|
CNC дәл өңдеу / жоғары температурада дәл инъекциялық қалыптау
|
|
Өлшемдік төзімділік
|
CNC өңдеу: ±0,02~±0,05 ммИнъекциялық қалыптау: ±0,08~±0,10 мм
|
|
Бетінің кедір-бұдырлығы
|
CNC өңдеу: Ra 1.6 – Ra 3.2 Инъекциялық қалыптау: Ra 3.2 – Ra 6.3
|
|
Сертификаттар
|
ISO9001, RoHS, REACH
|
|
Өнім түрлері
|
PEEK бағыттаушы сақиналары, тозуға төзімді тірек сақиналары, PEEK сақиналары
|
Динамикалық айналмалы және поршеньді тығыздау нүктелері үшін әзірленген, полиэтеркетонды тығыздағыш сақиналар қысым мен температураның ауытқуы жағдайында тұрақты өлшемдерді сақтайды. Кіріктірілген сырғыма және суық ағынға қарсы қасиеттер циклдік қозғалыс кезінде пішіннің тұрақты бұрмалануын болдырмайды. Төмен үйкеліс қасиеттерімен олар қайталанатын механикалық әсерге төтеп береді және тұрақты тозуға төзімділік береді.
Серпімді қалпына келтіруге негізделген икемді резеңке тығыздағыштардан айырмашылығы, PEEK тығыздағыш сақиналары динамикалық механикалық тығыздау құрылымдары үшін дәл орналастыруды қолдайтын жоғары құрылымдық қаттылыққа ие.
Үздіксіз ауыспалы жүктемелер мен температура ауытқулары кезінде материал тұрақты деформацияны болдырмайды. Ол айналмалы біліктер мен сызықты қозғалыс тығыздағыш жинақтары үшін өте ыңғайлы, ұзақ жұмыс циклдерінде жақсы жабдықталған тығыздағыш интерфейстерін сақтайды.
Табиғи төмен үйкеліс сипаттамалары жұптасатын жабдықтың тозуын азайтады. Жиі салыстырмалы қозғалысы бар жабдық үшін бұл тығыздағыш сақиналар бөлшектердің пайда болуын кеседі және автоматика мен медициналық құрылғыларда кең таралған майсыз жұмыс жағдайларын қамтамасыз етеді.
PEEK гидравликалық орталармен, кесу сұйықтықтарымен және жұмсақ коррозиялық ерітінділермен байланысқанда тұрақты физикалық пішінді сақтайды. Тотықтырмайтын химиялық агенттер, орташа агрессивті ортада жұмыс істейтін сұйықтықты басқару жабдығымен ыдырау мен ісіну сирек туындайды.
Бұл жылжымалы элементтер қадамдық тығыздағыштарды және глайд сақиналарын қоса, біріктірілген тығыздау конфигурациялары үшін әзірленген және әрқашан тығыздағыш сақина эластомерлерімен жұптастырылған.
О-сақиналар тұрақты алдын ала кернеу күшін береді, ал PEEK сырғымалы беттері технологиялық сұйықтықтармен және үйкеліс әріптестерімен тікелей байланысады. Олар жылжымалы тозуға төзімділік пен сұйықтықты сақтауды өз мойнына алады. Мұндай өнімдер жоғары қысымды поршеньді гидравликалық цилиндрлерге және айналмалы тығыздағыш жинақтарға кеңінен қолданылады.
Белгіленген ойықтарға орнатылғаннан кейін серпімді құрамдас бөліктер (көбінесе O-сақиналар) қысылып, радиалды алдын ала жүктеу күшін тудырады. Бұл тұрақты күш PEEK тығыздағыш сақинасын жұптасатын тығыздағыш бетіне, не сыртқы білік бетіне немесе цилиндрдің ішкі қабырғасына қатты басады.
Нақты өңделген соңғы беттермен PEEK сақиналары микроскопиялық бос орындарды толтыру және сұйықтықтың ағып кетуіне тосқауыл қою үшін тығыз орналасады. Ішкі орта қысымы жоғарылаған сайын тығыздағыш сақинаға үлкен қысу пайда болады. Сәйкес келетін беттер арасындағы жанасу қысымы сәйкесінше артады, бұл қысыммен белсендірілген өздігінен қатайтылатын тығыздау өнімділігін қамтамасыз етеді.
Серпімді бөліктер PEEK тығыздағыш сақинасын үнемі қозғалатын түйісетін беттерге мықтап жабыстыра отырып, тұрақты алдын ала жүктеме қысымын үздіксіз шығарады.
Жүйе сұйықтығының қысымы әрбір PEEK сақинасының артқы жағына әсер етеді. Ол жанасудың арнайы қысымын жоғарылату үшін тығыздағыш ерінді сыртқа қарай итереді, осылайша тұрақты өздігінен қатайтылатын тығыздағыш әсерін қалыптастырады.
U-тәрізді PEEK жылжымалы қабық ішінде металл қуатталған серіппелі қоршалған. Орнатқаннан кейін қысылған серіппе PEEK сырғымалы сақинасын ашу үшін сыртқа қарай кеңейіп, тығыздау үшін бастапқы контактінің алдын ала жүктемесін жасайды.
Температураның ауытқуы және аздап абразивті тозу ұзақ жұмыс істегеннен кейін орын алады. Ішкі серіппе өлшемдік ауытқулардың орнын толтыру үшін бірте-бірте көтеріледі және тығыздағыш контактінің тұрақты қысымын бүкіл қызмет көрсету циклі бойына сақтауға болады.
Бөлінген кесу тек қана тығыздағыш ойықтарға орнатуды жеңілдету үшін жасалған.
Спиральды ойықтар:Құрастыру және сығудан кейін спиральды кесудің екі жағы бір-біріне қарсы жылжып, толығымен жабылады. Ағып кету жолдары негізінен жойылады, бұл дизайнды сұйықтықтың нөлге жуық ағып кетуін қажет ететін жоғары қысымды сценарийлер үшін қолайлы етеді.
Тікелей кесу және қарапайым бұрышты кесу:Орнатқаннан кейін ойық орнында минуттық ағып кету саңылаулары қалады. Бұл стильдер жалпы нөлдік ағып кетуді талап ететін жоғары қысымды динамикалық тығыздау үшін қолданылмайды.
Осы себепті, жоғары қысымды динамикалық нығыздау қолданбалары үшін спиральді бөлу сақиналары немесе тұтас бір бөлікті кесілмеген сақиналар ең жақсы таңдау болып қала береді.
Сусылу төзімділігінің, термиялық тұрақтылықтың, химиялық инерттіліктің және тозуға төзімділіктің біріктірілген күштерінің арқасында полиэтеркетонды тығыздағыш сақиналар жоғары қызу, қарқынды қысым, коррозиялық орта және өте таза жұмыс ортасында жұмыс істейтін премиум өнеркәсіптік машиналар үшін кеңінен қолданылады.
Тірек сақиналар немесе сақиналар ретінде жоғары қысымды гидравликалық цилиндрлердің, сервоклапандардың және клапан коллекторларының тығыздағыш ойықтарында қолданылады. Олар сұйықтықтың жоғары қысымынан туындаған экструзияны тиімді блоктайды және сәйкес тығыздағыш компоненттерінің қызмет көрсету циклін ұзартады. Екі жақты қысым жағдайлары үшін бұл сақиналарды тығыздағыштың екі жағына орнатуға болады.
Әдетте ұңғымаға арналған аспаптар мен ұңғыма сағасының тығыздағыш тораптарына орнатылады. Қатты ыстыққа, жоғары қысымға және коррозиялық мұнай-газ ортасының ұңғымаларына қарсы тұрып, олардың сусылуға қарсы күшті қабілеті тұрақты ұзақ мерзімді жұмысқа кепілдік береді. Қатты бөлінбейтін біріктірілген сақиналар өте жоғары қысымды қызмет көрсету жағдайлары үшін қатты ұсынылады.
Вакуумдық камераларда және технологиялық газ құбырларының клапандарында қолданылады. Мұнда FFKM/O-сақина тығыздағыштарын қорғайтын өте төмен газ шығару үшін толтырылмаған таза PEEK маркасы міндетті болып табылады. Көміртек толтырылған PEEK нұсқалары мұндай қолданбаларға толығымен тыйым салынады.
Реактор қосқыштарына және жоғары қысымды сүзгі құбырларына орнатылады. Бұл сақиналар қышқылдардың, сілтілердің және әртүрлі органикалық еріткіштердің әсерінен тұрақты өнімділікті сақтайды.
Сутегі энергиясы клапандары мен энергияны сақтауға арналған сынақ жабдығында жоғары қысымды сұйықтықты тығыздау үшін қолайлы.
Қатаң тазалық стандарттарын талап ететін кең температура диапазондарына және қайталанатын зарарсыздандыру циклдарына ұшырайтын сұйықтық клапандарының жинақтары үшін өте қолайлы.
- Маңызды өнеркәсіптік жабдықтарға арналған жоғары өнімді PEEK тығыздағыш сақиналарына назар аударылған
- Арнайы дизайнға және тұрақты жаппай өндіріске мамандандырылған
- Мақсат: стандартты өнімдер шеше алмайтын тығыздау ақауларын шешу
- Тығыздағыштар жоғары қысымда сығады немесе үзіледі
- Жоғары температурада деформациялану, майысу немесе ағу
- Химиялық сұйықтықтарда тоттану немесе ісіну
- Айналмалы/айналмалы қозғалыста тез тозады
- Өлшемдердің сәйкес келмеуі жинақтаудың сәтсіздігіне әкеледі
- Жоспарланбаған тоқтау және техникалық қызмет көрсетудің жоғары құны
- Біз қалдық кернеуді, тегістікті және кристалданудың шөгуін бақылаймыз — көптеген жеткізушілер ескермейтін негізгі факторлар
- Біздің тығыздағыштар жоғары температура мен жоғары қысымда тұрақты болып қалады
- Жылдам деформация, ағып кету, жұптасатын беттерде сызаттар болмайды
- Қызмет көрсету мерзімі ұзағырақ және техникалық қызмет көрсету үзілістері аз
- Екі сенімді процесс: дәл CNC өңдеу және дәл инжекциялық қалыптау
- Өлшемдерді тұрақтандыру үшін барлық PEEK тығыздағыштары үшін міндетті күйдіру
- Материалдан дайын өнімге дейінгі сапаны толық бақылау
- Жеткізу алдында 100% визуалды және өлшемді тексеру
- Теңшелетін материал тұжырымдары:
- тозуға төзімділік
- коррозияға төзімділік
- оқшаулау өнімділігі
- динамикалық жұмыс жағдайында тұрақты (айналмалы / ілгерілемелі)
- Тамаша химиялық үйлесімділік және құрылымдық тұрақтылық
- Гидравликалық жүйелер
- Автоматты өндіріс жабдықтары
- сұйықтықты бақылауға арналған медициналық техника
- Дүние жүзіндегі дәлме-дәл аспаптар және өнеркәсіптік автоматтандыру
- Кәсіби инженерлік пластикалық тығыздағыш компоненттерін өндіруші
- жетілген PEEK өңдеу тәжірибесі
- Тұрақты сапа, сенімді жеткізу, жаһандық қызмет
- өнімділігі жоғары пломбаларды қажет ететін өнеркәсіптік тұтынушылар үшін ұзақ мерзімді серіктес
A1: Жоқ. PEEK жоғары қаттылықпен мақтана алады, бірақ икемділігі шамалы. Тығыз тығыздау үшін қажетті барлық қысу алдын ала жүктеме сақиналармен немесе металл қуатталған серіппелермен жеткізіледі. PEEK тек тозуға және химиялық эрозияға қарсы тұратын берік сырғанау беті ретінде қызмет етеді.
A2: Ақылға қонымды қысым диапазонында өзін-өзі қатайту механизмі контакт қысымын арттырады және тығыздау әсерін күшейтеді. Қысым номиналды шекті мәннен асқанда, тығыздағыштар дұрыс орнатылған сақиналарсыз экструзияға ұшырайды және зақымдалады, бұл тығыздауыштың бірден толық істен шығуына әкеледі.
A3: Көптеген жұмыс жағдайларында олар қатты тірек және қорғаныс компоненттері ретінде жұмыс істейді. Өзіндік икемділік болмағандықтан, олар толық тығыздау жүйесін құру үшін O-сақиналар сияқты серпімді тығыздағыштармен бірге жиналуы керек.
A4: Мүлдем кеңес берілмейді. Көміртекті толтырғыштар газды шығару және бөлшектердің ластану қаупін тудырады. Жартылай өткізгіштерді өндіру орталары үшін тек таза толтырылмаған PEEK материалына рұқсат етіледі.
