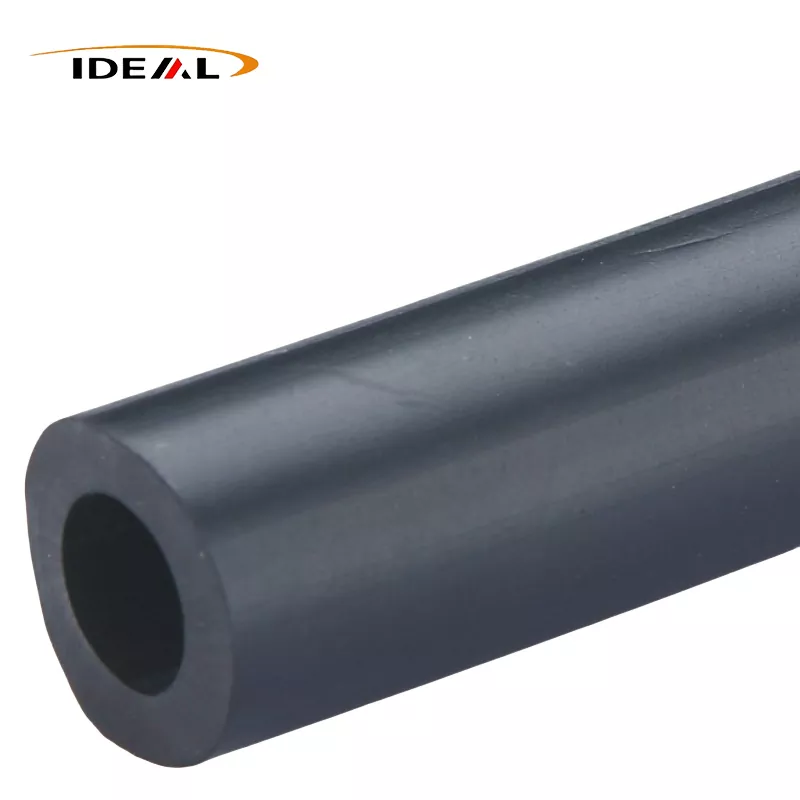

Көміртекті талшықты күшейтілген PEEK құбырларыстандартты PEEK түтігі қаттылықты, өлшемдік тұрақтылықты, жүк сыйымдылығын немесе статикалық бақылауды қажет еткенде практикалық таңдау болып табылады. Ideal Plastic 10%-дан 40%-ға дейінгі көміртекті талшықпен толтырылған қара түсті көміртекті талшықпен толтырылған PEEK түтіктерін, ішкі және сыртқы диаметр диапазонында көрсетілген LCF және SCF опцияларын, ұзындығы 1000 мм немесе 3000 мм және ±0,02 мм-ге дейінгі рұқсаттарды шығарады.
Дұрыс сорт тек көміртегі пайызымен таңдалмайды. Талшық ұзындығы, қабырға геометриясы, жұмыс температурасы, тозу жағдайлары, электр талаптары және дайын өлшемдер барлығы спецификацияға әсер етеді. Жүк корпусынан және сызбадан бастаңыз, содан кейін анықталған материалға және тексеру талаптарына қарсы баға ұсынысын сұраңыз.
Көміртекті талшықпен толтырылған PEEK түтіктері дұрыс таңдау болған кезде
Pure PEEK қазірдің өзінде температура мүмкіндігінің, химиялық төзімділіктің, тозу әрекетінің және өлшемдік тұрақтылықтың пайдалы комбинациясын қамтамасыз етеді. Көміртекті талшықты қосу тепе-теңдікті қаттылық пен жүктемені қолдауға қарай өзгертеді. Бұл мойынтірек гильзасы, оқшаулағыш немесе бағыттаушы құрамдас, құрылымдық өту, ролик немесе беріліс бөлігі немесе кернеу астында пішінін ұстауы керек басқа жартылай фабрикат ретінде пайдаланылатын түтікте маңызды.
Көміртекті талшықты, әдетте, таза PEEK түтігі тым көп ауытқығанда, сәйкес терезеден тыс кеңейгенде немесе қолданба рұқсат еткеннен жылдамырақ тозғанда ескеру қажет. Ол сондай-ақ статикалық-сезімтал жүйелерде көмектесе алады. Ideal Plastic көлем кедергісін төменірек күйінде көрсетеді1 × 10³ Ω·смоның көміртекті талшықпен толтырылған PEEK материал диапазоны үшін, бірақ талап етілетін электрлік өнімділік нақты сорт, талшықтың мазмұны, геометрия және сынақ әдісі үшін расталуы керек.
Көміртек толтырылған түтікті әрбір PEEK бөлігін автоматты ауыстыру ретінде қолданбаңыз. Көміртекті талшық өңдеуге, беттің сыртқы түріне, анизотропияға және электрлік әрекетке әсер етуі мүмкін. Егер түтік жоғары оқшаулағыш болып қалуы керек болса, өте тегіс жанасу беті өте маңызды болса немесе бөлік бар деректермен қамтылмаған химиялық қоспаға ұшыраса, тапсырыс бермес бұрын арнайы сортты тексеруді сұраңыз.
Жүктеу корпусы үшін көміртекті талшық мазмұны мен талшық дәрежесін таңдаңыз
PEEK-тегі көміртекті талшықтардың 10%-дан 40%-ға дейінгі өзгерістері
Ideal Plastic 10%-дан 40%-ға дейін реттелетін көміртекті талшықты ұсынады. Жалпы алғанда, толтырғыш деңгейін жоғарылату композитті қаттылық пен жүктемені қолдауға қарай жылжытады, сонымен қатар материал таңдауды өңдеу бағыты мен қоршаған дизайнға сезімтал етеді. Ең жоғары пайыз автоматты түрде ең жақсы мән емес: ол аз жүктелген түтік үшін қажетсіз болуы мүмкін және өңдеуді немесе бетке қойылатын талаптарды қиындатуы мүмкін.
Тек «көміртек толтырылған PEEK» сұраудың орнына қажет нәтижені көрсетіңіз. Пайдалы кірістерге радиалды жүктеме, осьтік жүктеме, қолдау көрсетілмейтін аралықты, температура диапазонын, сырғыту жылдамдығын, жұптасатын материалды, жұмыс циклін, химиялық ортаны және түтіктің статикалық зарядты тарату керек пе екенін қамтиды. Ideal Plastic өзінің көміртекті талшықпен күшейтілген PEEK ұсынысы үшін қаттылық мәндерін 8-12 ГПа диапазонында көрсетеді. Бұл диапазонды сыныпқа арналған деректер парағының немесе дизайнды растаудың орнына емес, өнім деңгейіндегі нұсқаулық ретінде қарастырыңыз.
LCF, SCF және CF30 PEEK түтік опциялары
Талшық дәрежесі жапсырмаға қарағанда көбірек әсер етеді. LCF ұзын көміртекті талшықты білдіреді; SCF қысқа көміртекті талшықты білдіреді. Ұзын талшықтар күшейтудің тиімділігі мен қаттылығы басымдыққа ие болған жағдайда пайдалы болуы мүмкін, ал қысқа талшықты қосылыстар кәдімгі өңдеу және егжей-тегжейлі өңделген профильдер үшін қолайлы болуы мүмкін. Нақты нәтиже талшықтың бағытына, қалыптау немесе экструзия жағдайларына, қабырға қалыңдығына және өңдеуге байланысты.
«CF30» әдетте шамамен 30% көміртек талшығы бар PEEK қосылысын анықтайды, бірақ белгілеу жеткізушімен расталуы керек. Келтірілген CF30 PEEK түтігінің LCF немесе SCF екенін, өңдеуден кейін қандай төзімділік қолданылатынын және дәл осы қосылысқа қандай сипат деректері тиесілі екенін сұраңыз. Бұл сатып алуда жиі кездесетін қателіктердің алдын алады: екі материалды көміртегі пайызы бойынша салыстыру, сонымен қатар әртүрлі талшық пішіндері мен өндіріс жолдарын ескермеу.
Тапсырыс беру алдында құбырдың, түтіктің, профильдің және өңделген өлшемдерін растаңыз
OD, ID, Қабырға қалыңдығы, Ұзындық, Толеранттылық және Беттік әрлеуді көрсетіңіз
«PEEK құбыры» және «PEEK түтігі» жеткізушіні іздеуде жиі бір-бірінің орнына пайдаланылады, бірақ баға ұсынысы әлі де нақты өлшемдік анықтаманы қажет етеді. Сыртқы диаметрді (OD), ішкі диаметрді (ID), қабырға қалыңдығын немесе оның есебін, кесу ұзындығын, санын, төзімділігін, соңғы күйін және бетті өңдеуге қойылатын талаптарды көрсетіңіз. Өлшемдердің экструдталған, кесілген немесе өңделген түрінде жеткізілетінін көрсетіңіз.
Ideal Plastic 1000 мм және 3000 мм стандартты ұзындықтарды және көміртекті талшықты күшейтілген PEEK құбырлары үшін белгіленген ±0,02 мм төзімділікті көрсетеді. Төзімділік қай өлшемдерді қамтитынын растаңыз. Тығыз OD төзімділігі автоматты түрде идентификатор, концентрлік, түзулік немесе шеткі квадраттық бірдей төзімділікті білдірмейді.
Сәйкестендіру қателерінің алдын алу үшін сызбаға негізделген өлшемді шолуды пайдаланыңыз
Түтік білікке, корпусқа немесе тығыздағышқа немесе мойынтіректер жинағына сәйкес келгенде сызбаны жіберіңіз. Каталог сипаттамасына сенудің орнына маңызды мүмкіндіктерді белгілеңіз. Шолу мыналарды қамтуы керек:
- OD және ID шектері, оның ішінде қажетті қабырға қалыңдығы;
- концентрлік, түзулік және құрастыру оларға байланысты болатын рұқсат етілген сопақтық;
- кесілген ұзындықты, шетінің төртбұрыштылығын, фаскаларды, ойықтарды, саңылауларды немесе басқа өңделген бөлшектерді;
- материал сыныбы, LCF немесе SCF конструкциясы және көміртекті талшық пайызы;
- тексеру әдісі, сынама алу жоспары, қаптама және құжаттама.
Теңшелетін көміртекті талшықты PEEK түтік өлшемдері үшін сызбаны шолу әдетте ең жақын номиналды өлшемді сұраудан гөрі пайдалырақ. Ол өндіріс алдында жарамдылық тәуекелдерін көрсетеді және жеткізушіге құрал-саймандарды өңдеу, өңдеу және тексеру үшін нақты негіз береді.
Жарияланған өнімділік деректері және салыстыру шектеулері
Ideal Plastic өзінің көміртекті талшықпен күшейтілген PEEK өнімі туралы ақпараты үшін 315°C жоғары жылу ауытқу температурасын және 260°C дейін үздіксіз пайдалану температурасын көрсетеді. Бұл сандар жоғары температура мүмкіндігін көрсетеді, бірақ олар түтік өзінің максималды механикалық жүктемесін 260°C температурада үздіксіз көтере алатынын білдірмейді. Жүктеме, қабырға қалыңдығы, экспозиция уақыты, кернеу концентрациясы және монтаждау - барлығы қолдануға болатын дизайн температурасына әсер етеді.
Дәл осындай сақтық тозуға және химиялық төзімділікке қатысты. Көміртек толтырылған PEEK үйкеліс, тозу, жүктеме және химиялық әсер ету жағдайларына арналған, дегенмен өнімділік жұптасатын бетке, қысымға, жылдамдыққа, майлауға, температураға және нақты химиялық концентрацияға байланысты. PEEK үшін химиялық үйлесімділік мәлімдемесі әрбір еріткіш қоспасы, технологиялық сұйықтық немесе температура циклі үшін мақұлдау ретінде қарастырылмауы керек.
Материалды таңдауды тарылту үшін жарияланған мәндерді пайдаланыңыз, содан кейін нақты бағаны тексеріңіз. Сәтсіздіктің салдары жоғары болған кезде деректер парағын, үлгіні немесе қолданбаны қарап шығуды сұраңыз. Ideal Plastic үлкен тапсырыс алдында жарамдылық тексеруін немесе бақыланатын прототипті сынауды қолдайтын тегін үлгілердің бар екенін айтады.
Жоғары температура, тозу, химиялық және статикалық бақылау жүйелеріне арналған қолданбалар
Көміртекті талшықты PEEK түтігі жылуды механикалық сұраныспен біріктіретін өнеркәсіптік жүйелер үшін күшті үміткер болып табылады. Типтік бағалау аймақтарына мыналар жатады:
- Жүк көтергіш немесе беріліс бөліктері:көміртекті талшық қарапайым таза PEEK-пен салыстырғанда қаттылықты арттырып, ауытқуды азайта алады.
- Тозуға бағытталған жинақтар:композиция үйкеліс пен тозуға байланысты қолданбаларға жарамды, бірақ біріктіретін материал мен қысым-жылдамдық міндеті әлі де қайта қарауды қажет етеді.
- Жоғары температура құбырлары:көрсетілген 260°C үздіксіз пайдалану көрсеткіші және 315°C жоғары HDT толық дизайн шегі емес, термиялық скринингтің бастапқы нүктесін береді.
- Химиялық процесс компоненттері:«химияға төзімді» деген сөзге сенбей, нақты ортаны, концентрацияны, температураны және әсер ету ұзақтығын бағалаңыз.
- Статикалық токқа сезімтал жабдық:көрсетілген төмен көлемдік кедергі зарядтың диссипациясы маңызды болған жағдайда маңызды болуы мүмкін; дайын бөлікке арналған жерге қосу және электрлік сынақ талаптарын растау.
Көміртекті талшықты шыны талшықпен жиі салыстырады. Жақсы таңдау мақсатты қасиеттерге байланысты: көміртегі толтырылған PEEK әдетте қаттылық, салмақ, тозу немесе электрлік диссипация маңыздырақ болғанда таңдалады, ал соңғы шешім тек толтырғыш атауларынан гөрі салыстырмалы баға деректерін қажет етеді.
Ideal Plastic компаниясынан расталған көміртекті талшықты PEEK түтігінің бағасын сұраңыз
Ideal Plastic компаниясына сызбаны немесе нақты сипаттаманы жіберіңізкөміртекті талшықты күшейтілген PEEK құбырлары. Қолдану температурасын, жүктемені, үйкеліс немесе тозу жағдайларын, химиялық ортаны, статикалық бақылау талаптарын, OD, ID, ұзындықты, төзімділікті, мөлшерді және жеткізу мақсатын қосыңыз.
Көміртекті талшықты пайызды, LCF немесе SCF конструкциясын, қолданылатын өлшемдік рұқсаттарды, тексеру құжаттарын, үлгінің бар-жоғын және бөліктің түтік ретінде жеткізілгенін немесе өңдеу арқылы аяқталғанын анықтау үшін баға ұсынысын сұраңыз. Ideal Plastic халықаралық тұтынушылар үшін стандартты немесе тапсырыс уақыттары бар түтіктер мен тапсырыстық құрамдастарды қоса алғанда, Гуанчжоу, Қытайдан жартылай фабрикаттар мен өңделген PEEK профильдерін жеткізеді.
Бірінші шолу үшін пайдаланыңызарнайы көміртекті талшықты PEEK түтігінің баға белгілеу бетіжәне сызбаны бекітіңіз. Тексерілген баға мен өлшемді шолу әдетте номиналды CF30 түтігін таңдауға және өндірістен кейін сәйкестікті түзетуге қарағанда көбірек уақытты үнемдейді.
