Қысқа жауап: қаттылық пен өлшемдік тұрақтылық оның айырбастарын ақтайтын кезде көміртекті талшықпен толтырылған PEEK түтігін таңдаңыз.

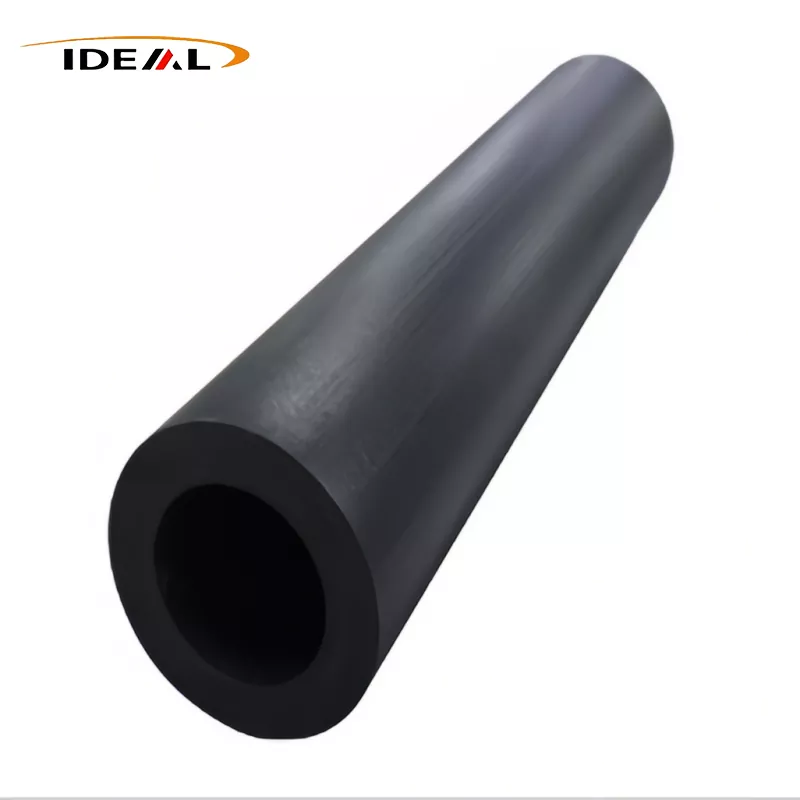

PEEK құбырлары - бұл втулкалар, гильзалар, тығыздағыштар, клапан бөлшектері және оқшаулағыш корпустар сияқты бөліктерге жеткізілетін немесе өңделген ретінде пайдаланылатын қуыс жартылай фабрикаттар. Көміртекті талшық толтырылмаған PEEK жеткілікті қаттылықты, өлшемді бақылауды немесе механикалық және термиялық жүктеме кезінде деформацияға төзімділікті қамтамасыз етпеген кезде қосылады.
Бұл көміртегі толтырылған материалды автоматты премиум таңдау жасамайды. Ол таза PEEK-ке қарағанда кешірімсіз болуы мүмкін, кескіш құралдарда қиынырақ және электрлік жағынан басқаша болуы мүмкін. Дұрыс шешім жүктің бағытына, температураға, химиялық әсерге, жұптасатын беттерге, электрлік талаптарға және сіз алып тастауды күткен қордың мөлшеріне байланысты. GuangZhou Ideal ұсыныстарыКөміртекті талшықпен толтырылған PEEK құбырлары10%-дан 40%-ға дейін реттелетін көміртекті талшықпен; компания жиі қолданылатын қатынас ретінде 30% анықтайды.
Құбыр, түтік және түтік бірдей жартылай фабрикатты сипаттауы мүмкін, бірақ өлшемдері бір мәнді түрде көрсетілуі керек
Полимерлі қор каталогтарында «PEEK құбыры», «PEEK түтігі» және «PEEK түтігі» жиі бір-бірінің орнына пайдаланылады. Сатып алушылар бұл терминдер металл құбырлары конвенцияларына сәйкес келеді деп ойламауы керек. Жабдықтаушы сұйықтықты орнатылған күйде тасымалдауға арналған қысымды сызықты емес, қалың қабырғалы өңдеу дайындамасын сипаттауы мүмкін.
Зат есім емес, сатып алу сызбасы тәртіпті бақылауы керек. Егер қысым қызметі тартылса, жартылай фабрикаттардың өлшемдері ғана қысым мүмкіндігін белгілемейді. Дайын геометрия, буындар, температура, тасымалдаушы, жүктеме тарихы және қолданылатын дизайн стандарты барлығына жеке инженерлік шолу қажет.
Өлшемді сызбада ОД, идентификатор, қабырға қалыңдығы, ұзындығы және өңдеу мөлшерін анықтаңыз
Сыртқы диаметрді, ішкі диаметрді және ұзындықты көрсетіңіз, содан кейін әрбір мәннің номиналды, өндірілген немесе өңдеуден кейін қажет екенін анықтаңыз. Дайын бөлікке әсер ететін концентрлік, түзулік, дөңгелектік, бетті өңдеу және аяқталу жағдайын қосыңыз. Диаметрдің жалпы плюс-немесе минус рұқсаты саңылау мен OD концентрлілігін бақыламайды.
Теріні тазарту және күтілетін бұрмалауды түзету үшін өңдеуге жеткілікті уақыт қалдырыңыз, бірақ материал құны мен өңдеу уақыты қажетсіз көтерілетіндей емес. Жіңішке дайын қабырғалар ерекше назар аударуды қажет етеді: патрон қысымы, кесу жылуы және қалдық кернеу саңылауды машинадан шыққаннан кейін жылжытуы мүмкін.
Жарияланған өлшем ауқымдары мен ±0,02 мм төзімділікті әр ID/OD комбинациясы үшін кепілдік емес, нақтылау талаптары ретінде қарастырыңыз.
GuangZhou Ideal өнім бетінде қара материал, номиналды идентификаторы Φ20–458 мм, OD Φ15–404 мм, ұзындығы 1000 мм және 3000 мм және ±0,02 мм рұқсат етілген рұқсат берілген. Бұл диапазондарды еркін ауыстырылатын өлшемдердің матрицасы ретінде оқуға болмайды; жарамды түтікте оның идентификаторынан үлкенірек OD болуы керек.
Тапсырыс бермес бұрын, қандай ID/OD комбинациялары бар екенін және төзімділік қандай мүмкіндікті қамтитынын сұраңыз. Сондай-ақ өлшеу температурасын, тексеру әдісін, сынама алу жоспарын, түзулік критерийлерін және төзімділіктің қоймаға немесе өңделген бетке қолданылатынын растаңыз. Theжарияланған PEEK түтік өлшемдері мен төзімділік туралы ақпаратолар қабылданған сызбаның орнына емес, пайдалы RFQ бастапқы нүктесі болып табылады.
PEEK-те қандай көміртекті талшықтар өзгереді және ол автоматты түрде жақсармайды
Көміртекті талшықтар PEEK матрицасында қозғалысты шектейді. Қолайлы дәрежеде және бағдарда, бұл әдетте қаттылықты арттырады, жүктеме кезінде өлшемдік өзгерістерді азайтады және температура өзгерген кезде тұрақтылықты жақсартады. Бұл әсерлер өңделген жеңге геометрияны ұстауға көмектесе алады немесе таза PEEK тым көп қозғалатын жерде жылжуды азайтады.
Арматура сонымен қатар бағыттылықты енгізеді. Өндіріс жолы мен материал ағыны талшықтарды туралауы мүмкін, сондықтан осьтік және қабырға бойымен сипаттар әр түрлі болуы мүмкін. Көміртекті талшық автоматты түрде әрбір тозу интерфейсін жақсартпайды, электр оқшаулауын сақтамайды немесе әрбір химиялық затқа төзімділікті арттырмайды. Ол сондай-ақ икемділікті төмендетеді және агрессивті өңдеу немесе құрастыру кезінде жиектерді ұсақтауға бейім етеді.
Қаттылық, тозу, электрлік мінез-құлық, химиялық әсер ету және өңдеуге қабілеттілік бойынша таза, көміртекті талшықпен толтырылған және басқа модификацияланған PEEK сорттарын салыстырыңыз
| Шешім факторы | Virgin PEEK | Көміртекті талшықпен толтырылған PEEK | Басқа модификацияланған PEEK бағалары |
|---|---|---|---|
| Қаттылық және өлшемдік тұрақтылық | Қаттылық пен толтырылмаған материалды мінез-құлық басымдыққа ие болған жағдайда пайдалы | Әдетте ауытқу, жылжу немесе термиялық қозғалыс дизайнды басқарған кезде қолайлы | Шыны толтырылған немесе басқа күшейтілген сорттар қаттылық пен электрлік әрекеттің басқа тепе-теңдігін ұсына алады. |
| Кию | Өнімділік жүктемеге, жылдамдыққа, температураға және қарсы бетке байланысты | Кейбір тозу жағдайларын жақсартуы мүмкін, бірақ ашық талшықтар жұптасатын бетке әсер етуі мүмкін | Үйкеліс пен тозу негізгі талаптар болған жағдайда мойынтіректердің сорттары жақсырақ болуы мүмкін |
| Электрлік мінез-құлық | Әдетте оқшаулау қажет жерде таңдалады | Меншікті кедергісі төмен болуы мүмкін, бірақ тек көміртегі пайызы электрлік классты анықтамайды | Формулалар оқшаулау, статикалық бақылау немесе өткізгіштік үшін бейімделуі мүмкін; нақты деректерді тексеру |
| Өңдеу | Құралдарға әдетте аз абразивті | Көміртекті талшық құралдың тозуын арттырады және жиектердің жарылуына ықпал етуі мүмкін | Құралдың жауабы толтырғыш бумасына байланысты |
Көміртекті талшықпен толтырылған PEEK түтігін өңдеу үшін өткір, қолайлы құралды және басқарылатын жұмысты пайдаланыңыз. Тек сыртқы диаметр көрсеткішіне сенбей, саңылаулардың аяқталуын, жылу түзілуін және талшықтың шығуын бақылаңыз. Химиялық әсер өте маңызды болса, нақты сұйықтыққа, концентрацияға, температураға, қысымға және әсер ету уақытына қатысты толық сортты бағалаңыз.
«30% көміртекті талшықты PEEK түтігі» белгісі материалдың толық сипаттамасы емес
Пайыз толтырғыштың жүктелуін көрсетеді, бірақ материалды бекіту үшін жеткіліксіз. Сізге әлі де шайыр мен қосынды сорты, өндіріс жолы, талшық пішіні, сапаны бақылау және жеткізілетін қордың меншік деректері қажет. Көрсетілген пайыз салмақпен немесе басқа негізде анықталғанын түсіндіріңіз.
Сондай-ақ түтік бір өндірістік лоттан келетінін және жеткізуші лотпен байланысты тексеру жазбаларын бере алатынын сұраңыз. Машиналар таза түрде жұмыс істейтін прототип, егер қосылыс, процесс немесе талшық бағыты өзгерсе, кейінгі қордың бірдей әрекет ететінін дәлелдемейді. Жалпы «30% CF PEEK» сипаттамасын емес, нақты баға мен қор пішінін бекітіңіз.
Жеткізуші деректері нақты сортқа, сынақ әдісіне, талшықты бағдарға және қызмет көрсету шарттарына сәйкес келуі керек
Деректер парағының мәндері сіз алатын материалды көрсеткенде ғана пайдалы болады. Үлгінің бағытын, кондициясын, сынақ температурасын және сынақ әдісін тексеріңіз. Инъекциялық құйылған купон деректері басқа талшық бағыты бойынша өңделген қалың қабырғалы түтіктің әрекетін болжай алмайды.
Жоғары температура қолданбалары үшін бөлме температурасы мәндерін емес, қызмет көрсету температурасындағы сипаттарды салыстырыңыз. Химиялық қызмет үшін бір мезгілде кернеу мен жылуды есептеңіз. Тығыз өлшемдер маңызды болса, берілген геометрия бойынша өлшемдерді сұраңыз және тексеруден бұрын бөлшектердің қалай кондицияланатынын келісіңіз.
Көміртекті талшықпен толтырылған PEEK өткізгіш немесе статикалық-диссипативті ретінде өңдеуден бұрын көлем мен беттік кедергіні тексеріңіз
Көміртекті талшық PEEK электр кедергісін төмендетуі мүмкін, бірақ өткізгіштік толтырғыш пайызынан тікелей байланысты емес. Талшықтың таралуы, талшықтар арасындағы байланыс, бағдар, қабырға қалыңдығы және өңдеу нәтижеге әсер етеді. Көміртекті күшейтілген деп сипатталған материал әлі де қажетті қарсылық ауқымын жіберіп алуы мүмкін.
Сынақ әдісімен және кондиционерлеу талаптарымен бірге сызбаға немесе материалдың спецификациясына қажетті көлемдік кедергі немесе беттік кедергі диапазонын қойыңыз. Егер зарядтың таралуы қауіпсіздік үшін өте маңызды болса, пробиркалық түтік қорын немесе дайын компоненттерді сынаңыз. Электрлік өлшемдер үшін көміртегі бар сертификатты алмастырмаңыз.
RFQ тексеру парағы: көміртекті талшықты, геометрияны, рұқсат етілгенді, бетті әрлеуді, тексеру жазбаларын, сәйкестік құжаттарын, мөлшерді, жеткізу уақытын және жерге жеткізуді растаңыз
- Материал:нақты PEEK дәрежесі, көміртекті талшық пайызы және бұл пайыздың қалай анықталғаны.
- Геометрия:НҚ, идентификатор, қабырға жағдайы, ұзындығы, аяқталу жағдайы және өңдеуге рұқсат.
- Басқару элементтері:өлшемдік төзімділік, концентрлік, түзулік, дөңгелектілік және беттік өңдеу талаптары.
- Өнімділік:қызмет көрсету температурасы, жүктемелер, химиялық заттар, тозу интерфейсі және қажетті электрлік тәртіп.
- Дәлел:қолданылатын сынақ деректері, лоттың қадағалану мүмкіндігі, инспекциялық есеп және талап етілетін сәйкестік құжаттары.
- Коммерциялық шарттар:прототипі және өндіріс көлемі, жеткізу уақыты, орау, Incoterms және АҚШ-тың тағайындалған жеріне жеткізілім.
- Қабылдау:бекітілген сызбаны қайта қарау, тексеру әдісі және сәйкес келмейтін қорларды өңдеу тәртібі.
