Заманауи техника механикалық тұрақтылықты, термиялық төзімділікті және қатаң жұмыс орталарында химиялық үйлесімділікті теңестіретін материалдарды үнемі іздейді. Көптеген өнеркәсіптік жұмыс ағындары кәдімгі полимерлерді және тіпті металл құрамдастарды қауіпсіз өнімділік шекарасынан итермелеп, инженерлерді тапсырыс бойынша өңделген бөлшектерге арналған жетілдірілген жартылай фабрикаттардың қор пішіндерін бағалауға итермелейді.PEEK пластикалық шыбықтаркүрделі қалыптау циклдарынсыз тапсырыс бойынша құрамдастарды өндірудің негізгі бастау нүктесі ретінде қызмет етеді.
Мазмұны (тиісті бөлімге өту үшін әрбір элементті басыңыз)
- 1. Өнімділігі жоғары жартылай дайын полимер қорының артындағы негізгі материал негіздері
- 2. Жетілдірілген полимер қоры дәстүрлі материалдардан асып түсетін негізгі операциялық орталар
- 3. PEEK негізіндегі қор мен басқа қарапайым инженерлік субстраттардың салыстырмалы шолуы
- 4. Әртүрлі материалды құрамдар құрамдас бөліктердің өнімділік нәтижелерін қалай қалыптастырады
- 5. Өңдеу және дайындау жұмыс үрдістері бойынша практикалық нұсқаулық
- 6. Өнімділігі жоғары полимер штангасы туралы жиі қойылатын сұрақтар
1. Өнімділігі жоғары жартылай дайын полимер қорының артындағы негізгі материал негіздері
Полиэфирлі эфир кетондары қатты ароматты молекулалық тізбектерден жасалған жартылай кристалды жоғары температуралы термопластикалар тобына жатады. Бұл ішкі химиялық құрылымдар термиялық бұзылуға, бу әсерінен болатын гидролитикалық зақымға және көптеген органикалық және бейорганикалық химиялық заттардың шабуылына қарсы тұрақтылық тудырады. Жартылай фабрикаттар экструзия немесе сығымдау арқылы қалыптау әдістері арқылы шығарылады, олардың әрқайсысы үлкен өлшемді қор өлшемдері бойынша ішкі дән құрылымында және өлшемдік консистенцияда нәзік айырмашылықтар жасайды. Машина цехтары шикі материал ретінде қатты цилиндрлік жолақтарды алады және әрбір соңғы бөліктің геометриясы жабық қалыптардың ішінде қалыптасудан гөрі субтрактивті өндірістік процестер арқылы пайда болады.
1.1 Негізгі физикалық және химиялық атрибуттар
Материалдық сипаттамалардың кең жиынтығы құрамдас бөліктердің полимер штангасынан өңделгеннен кейін қалай әрекет ететінін анықтайды. Үздіксіз жұмыс температурасы мүмкіндігі 250 градус Цельсийге жететін орталарда тұрақты қызмет көрсетуге мүмкіндік береді, ал қысқа мерзімді термиялық экскурсиялар құрылымның бірден құлауынсыз бұдан да жоғары ең жоғары температураға төзе алады. Механикалық беріктік тіпті жоғары жылу деңгейінде де сақталады, бұл полимер тобын температура көтерілген сайын қаттылығын тез жоғалтатын көптеген бәсекелес инженерлік пластиктерден бөлетін қасиет. Гидролизге төзімділік ыстық бу циклдарының қайталануына мүмкіндік береді, бұл медициналық, фармацевтикалық және азық-түлік өңдеу жұмыс процестерінде тұрақты зарарсыздандыру процедураларынан өтуі керек жабдық үшін маңызды қасиет.
- Қышқылдардың, негіздердің және органикалық еріткіш қосылыстардың кең спектріне ерекше төзімділік
- Жану оқиғалары кезінде төмен түтін шығаруы бар жалынға төзімді өнімділік
- Төмен газ шығару қасиеттері оны вакуумдық камераның жұмыс жағдайларымен үйлесімді етеді
- Гамма және рентгендік сәулелену көздерінің қайталануынан кейін механикалық өнімділікті сақтайды.
- Өздігінен майланатын бет сипаттамалары біріктірілген қозғалатын жанасу беттеріндегі тозуды азайтады
Өлшемдік тұрақтылық тағы бір маңызды мүмкіндікті білдіреді. Жылулық кеңею коэффициенттері салыстырмалы түрде төмен болып қалады, сондықтан дайын бөліктер суық қоршаған орта жағдайлары мен жоғары қызу жұмыс күйлері арасында айналу кезінде де пішіннің айтарлықтай өзгеруіне төтеп береді. Бұл сапа әртүрлі термиялық сценарийлерде тығыз төзімділік саңылаулары тұрақты болуы керек дәлдік жинақтар үшін маңызды. Материалдың өнімділігі құрамда таза шайырды, шыны талшықты толтырғыштарды, көміртекті талшықты қоспаларды немесе ішкі қатты майлау қоспаларын пайдаланатынына байланысты өзгеретінін ескеру маңызды, әрбір модификация сипаттың тепе-теңдігін нақты қолдану басымдықтарына қарай ауыстырады.
2. Жетілдірілген полимер қоры дәстүрлі материалдардан асып түсетін негізгі операциялық орталар
Нақты әлемдік өнеркәсіптік қабылдау бірнеше тік секторларға таралады, әрбір сызба материалдың жалпы меншік портфелінің бөлек жиынтықтарынан пайда көреді. Аэроғарыштық жүйелер төмен қысым мен кең температуралық ауытқуларға төтеп беретін металл жабдыққа жеңіл баламаларды бағалайды. Медициналық аспаптар өндірісі беті деградациясыз қайталанатын зарарсыздандыру циклдарына төзімді биоүйлесімді сорттарды пайдаланады. Жартылай өткізгішті өндіру қондырғылары таза бөлмедегі өндірістік желілердегі құрал-саймандар мен арматура құрамдас бөліктері үшін ластануы аз материал опцияларына басымдық береді. Химиялық өңдеу жабдығы үдемелі химиялық деградациясыз коррозиялық технологиялық сұйықтықтармен жанасуға төтеп беретін компоненттерді іздейді.
2.2 Жылжымалы механикалық жинақтар және трибологиялық қолданбалар
Мойынтіректер, төлкелер, жылжымалы бағыттағыштар және тығыздағыш элементтері жоғары өнімді полимерлік штангалық материалдан жасалған ең көп таралған дайын бөлшектердің бірі болып табылады. Жүйелер май негізіндегі майлаусыз жұмыс істегенде, өздігінен майланатын полимер беттері үйкеліс жылуының жиналуын азайтады және беттің тозу жылдамдығын азайтады. Бұл әсіресе тамақ өнімдерін өндіру немесе фармацевтикалық өңдеу желілері сияқты майлау материалдарының ластануына жол бермейтін өндірістік орталар үшін өте маңызды. Металл мойынтіректердің құрамдас бөліктері үздіксіз қайта майлауды қажет етеді, ал майлау материалдарының ағуы өнім ағындарын ластау қаупін тудырады, бұл реттелетін өндірістік операциялар үшін сәйкестік тәуекелдерін тудырады.

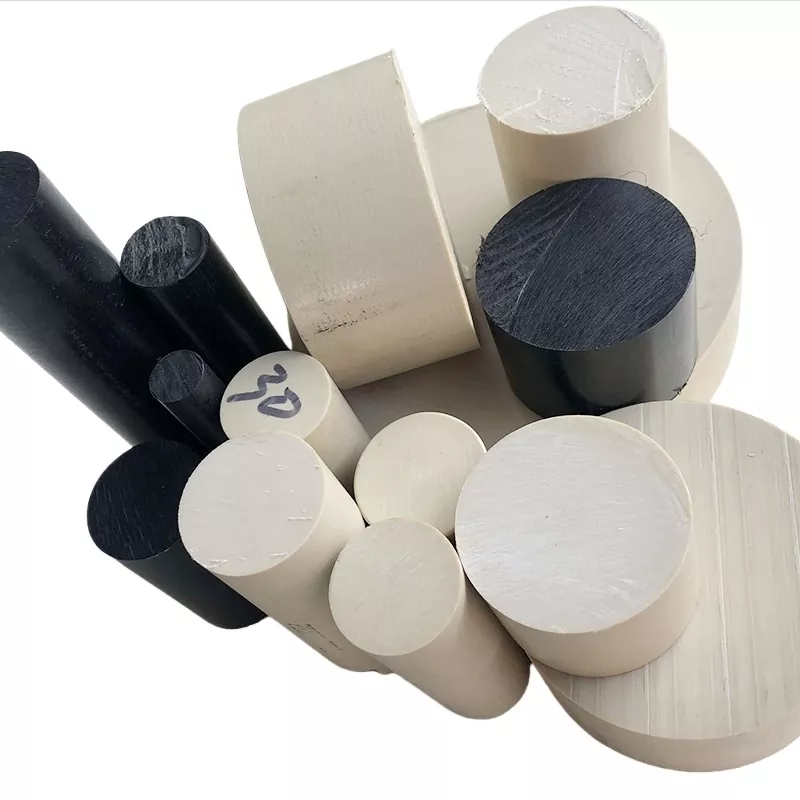

Мұнай және газға қатысты жабдық жинақтарында құрамдас бөліктер аралас қысым ауытқуларына, химиялық әсерге және температура ауытқуларына төтеп беруі керек. Бөлшектер өңделгенPEEK пластикалық шыбықтарқарапайым полимер баламаларына тез әсер ететін деградацияға төтеп бере отырып, осы талап етілетін тесігі бар беткі жабдық жинақтарының ішінде тұрақты функцияны сақтай алады. Әрбір қолданба автоматты түрде сәйкес келмейді; жобалау топтары әлі де әрбір бірегей жүйе қондырғысында болатын қысым диапазондарының, химиялық орталардың композицияларының және циклдік жүктеме үлгілерінің тиісті валидация сынағы есебін жүргізуі керек.
| Қолданба санаты | Негізгі қажетті материалдық қасиеттер | Дайын құрамдас түрлерінің мысалы |
|---|---|---|
| Медициналық және өмірлік ғылымға арналған жабдық | Биологиялық үйлесімділік, зарарсыздандыруға төзімділік, төмен уыттылық | Құралдың тұтқалары, хирургиялық құралдың ішкі бөліктері, сынақ арматурасының бөліктері |
| Химиялық өңдеу аппаратурасы | Кең химиялық төзімділік, гидролиз тұрақтылығы | Клапанның ішкі бөлшектері, сорғы тозу сақиналары, фитингтер |
| Аэроғарыштық құрылымдық қосалқы құрамдас бөліктер | Жеңіл салмақты, кең температурада механикалық ұстау | Арнайы аралық төлкелер, критикалық емес жетектің қосалқы бөлшектері |
| Жартылай өткізгішті таза бөлменің құралдары | Төмен газ шығаруға, бөлшектерге төзімділік | Вафельді өңдеу құрылғылары, тасымалдау механизмінің бағыттаушылары |
3. PEEK негізіндегі қор мен басқа қарапайым инженерлік субстраттардың салыстырмалы шолуы
Материалды таңдау жұмыс үрдісі әрқашан бәсекелес кандидат материалдарымен тікелей салыстыруды қамтиды. Көптеген дизайнерлік инженерлер табиғи түрде нейлон, POM, PTFE және металл қорытпаларының әртүрлі отбасыларының нұсқаларын өлшейді. Әрбір материал өзінің күшті жақтары мен тән шектеулеріне ие және бірде-бір материал барлық мүмкін бағалау өлшемі бойынша тамаша өнімділікті қамтамасыз етпейді. Нейлон тартымды шығындар мен жақсы өңдеу мүмкіндігін ұсынады, бірақ жоғары температура әсерінен беріктігі айтарлықтай жоғалады және өлшемдік дәлдікті өзгертетін ылғалды сіңіреді. PTFE керемет химиялық төзімділікті қамтамасыз етеді, бірақ тұрақты механикалық жүктеме кезінде салыстырмалы түрде нашар құрылымдық қаттылыққа және жоғары сусылу үрдісіне ие.
Тот баспайтын болат сияқты металдар өте механикалық беріктік береді, бірақ жинақтарға айтарлықтай салмақ қосады, белгілі бір химиялық жағдайларда коррозияға ұшырайды және күрделі өңдеу жұмыс процестерін талап етеді. Жоғары өнімді полимер қорының құндылық ұсынысы бірнеше күрделі талаптар бір уақытта сәйкес келгенде пайда болады: жоғары жұмыс температурасы, химиялық әсер, сонымен қатар төмен үйкеліс сырғанау әрекеті және бақыланатын салмақ қажеттілігі. Осы артықшылықтарға қарамастан, инженерлер ешқашан бұл полимер ерітіндісін әмбебап ауыстыру ретінде қарастырмауы керек. Полимердің шығымдылық шегінен асатын өте жоғары механикалық жүктемелерді қамтитын жағдайлар әлі де металл конструкцияны қажет етеді.
Арнайы штрихтық қор пішімдерін бағалау кезінде, сондай-ақ өндіру мүмкіндігі де ескеріледі. Экструдталған полимер жолақтар шағын топтаманың теңшелетін бөлшектерін орындау үшін салыстырмалы түрде жылдам субтрактивті өңдеуге мүмкіндік береді.PEEK пластикалық шыбықтарЖоба көлемі төмен болған кезде қымбат инъекциялық қалып құралдарына қойылатын талаптарды алып тастаңыз, бұл аппараттық құралдарды әзірлеушілерге қатты құрал инфрақұрылымына алдын ала көп қаражат жұмсамай-ақ бөлік геометрияларын бірнеше рет қайталауға икемділік береді. Бұл артықшылық ғылыми-зерттеу кезеңіндегі аппараттық құралдарды әзірлеуге, мамандандырылған жабдықты қайта құруға және тауашалық көлемді өнеркәсіптік құрамдас жобаларға қолдау көрсетеді.
4. Әртүрлі материалды құрамдар құрамдас бөліктердің өнімділік нәтижелерін қалай қалыптастырады
Өндірушілер өнімділік профильдерін мақсатты қолдану басымдықтарына ауыстыру үшін әртүрлі толтырғыш жүйелермен өзгертілген осы полимер материалының бірнеше түрлі сорттарын ұсынады. Виргин толтырылмаған шайыр максималды химиялық төзімділік пен биоүйлесімділікті қамтамасыз етеді, бұл оны медициналық және ауыр химиялық байланыс сценарийлері үшін әдепкі бастапқы нүкте етеді. Шыны талшықты күшейтілген нұсқалар жақсартылған қаттылық пен өлшемдік тұрақтылыққа ие болады, бұл статикалық тұрақты жүктемелерге ұшырайтын құрылымдық компоненттер үшін өте қолайлы. Көміртекті талшықпен толтырылған сорттар тозу өнімділігін және жылу өткізгіштігін арттырады, динамикалық үйкеліс ауыр трибологиялық сценарийлер үшін өте қолайлы. Арнайы араластырылған сорттар құрғақ жүрістегі сырғанау интерфейстері үшін үйкеліс коэффициенттерін одан әрі төмендету үшін графит пен PTFE қоспаларын қамтиды.
Әрбір толтырғышты толықтыру дизайн топтары мұқият өлшеп алуы керек келіссөздер әкеледі. Талшықты күшейткіштерді қосу таза таза шайыр қорымен салыстырғанда химиялық төзімділікті сәл төмендетуі мүмкін. Толтырғыштар сонымен қатар жұптасатын қарсы беттерде абразивті сипат тудыруы мүмкін, бұл жұмсақ металл контактілермен жұптастырылған кезде маңызды болады. Материалды өндірушілердің материалды сипаттау құжаттары осы меншік ауысымдарын егжей-тегжейлі сипаттайды және жоба талаптарының тізімдеріне сәйкес деректер парағының мәндерін өзара салыстыру материалды біліктілік процестеріндегі маңызды кезең болып табылады. Бұл теңдестіру мәліметтерін қарап шықпай-ақ асығыс баға таңдау, дайын құрамдас бөліктер қызметке кіргеннен кейін жиі болдырмауға болатын өріс өнімділігі мәселелерін тудырады.
Техникалық топтарға температура шекаралары, химиялық тасымалдағыш түрлері, механикалық жүктеме режимдері (статикалық және циклдік), үйкеліс жағдайлары, тазалық немесе биоүйлесімділік ережелері көрсетілген талаптарды тексеру парақтарын материалдың сапасы туралы соңғы шешімдерді бекітпес бұрын жасау пайдалы. Бұл құрылымдық тәсіл мақсатты жұмыс жағдайлары үшін қажетті құрамдық қасиеттері жоқ көрнекі түрде ұқсас құйма шикізатты таңдау қаупін азайтады.PEEK пластикалық шыбықтаросы әртүрлі модификацияланған шайырлар отбасыларында қол жетімді, сондықтан спецификация жұмысы тек негізгі полимер атауын таңдаумен шектелмейді.
5. Өңдеу және дайындау жұмыс үрдістері бойынша практикалық нұсқаулық
Тіпті жоғары негіздік материалдың қасиеттері дұрыс емес өңдеу тәжірибесі арқылы бұзылуы мүмкін. Жоғары температуралы термопластикалық штангалармен жұмыс істейтін машинистер металдармен немесе жұмсақ пластмассалармен жұмыс істеуге қарағанда құрал параметрлерін бейімдеу керек. Кесетін құралдың геометриясы, кесу жылдамдығы, берілу жылдамдығының параметрлері және жылуды бөлуді басқарудың барлығы дайын бөлшектердің соңғы сапасына әсер етеді. Кесу операциялары кезінде шамадан тыс жылудың пайда болуы беттің балқуына, ішкі қалдық кернеудің пайда болуына немесе өңдеуден кейінгі өлшемдердің ауытқуына әкелуі мүмкін. Өткір кескіш құралдар маңызды болып қала береді; Құралдың күңгірт жиектері полимер дайындамаларында шамадан тыс үйкеліс жылуын және нашар бетті өңдеу сапасын тудырады.
5.1 Қалдық кернеуді және өңдеуден кейінгі мінез-құлықты басқару
Сығымдалған штангалар мен экструдталған штангалар әртүрлі ішкі кернеу профильдерін көрсетеді. Материал жеткізушілері жөнелтілгенге дейін шикізат қорындағы ішкі кернеулерді азайту үшін бақыланатын күйдіру процестерін қолданады. Дегенмен, жоғары жылдамдықты агрессивті өңдеу дайын бөлшектерге жаңа локализацияланған кернеу концентрацияларын енгізуі мүмкін. Тығыз өлшемдік төзімділік жағдайында жұмыс істейтін құрамдас бөліктер үшін өңдеуден кейінгі бақыланатын кернеуді жеңілдететін термиялық циклдар бөлшектер жұмысқа қосылғаннан кейін өлшемдердің баяу жылжу қаупін азайтады. Өндіріс топтары параметрлер бойынша егжей-тегжейлі ұсыныстар алу үшін материал өндірушілер шығарған өңдеу бойынша нұсқаулық құжаттамасымен танысуы керек.
Дайындамаларды бекіту де мұқият назар аударуды қажет етеді. Шамадан тыс агрессивті қысу күші полимер дайындамаларында қысу кернеуінің белгілерін және жасырын ішкі деформацияны тудыруы мүмкін. Арматура конструкциясы мүмкіндігінше кеңірек жанасу беттеріне қысқыш қысымды таратуы керек. Өңдеудің жақсы тәжірибесіне сонымен қатар өңделген құрамдас бөліктерге соңғы өлшемді тексеру өлшемдерін орындамас бұрын қоршаған орта температурасында тұрақтандыруға мүмкіндік беру кіреді. Өңдеу процесінің қызуы мен бөлме температурасының ортасы арасындағы жылу градиенттері бөлік геометриясын уақытша өзгертеді және кесу операциялары аяқталғаннан кейін бөлшектер бірден өлшенсе, жаңылыс өлшем көрсеткіштерін береді.
6. Өнімділігі жоғары полимер штангасы туралы жиі қойылатын сұрақтар
Осы полимерден өңделген компоненттер бумен зарарсыздандырудың қайталанатын циклдарына үздіксіз төтеп бере ала ма?
Сәйкес тың құрамдар бу автоклавының көптеген циклдерінде механикалық тұтастықты сақтайды. Толтыру арқылы өзгертілген бағалар жеке тексеруді қажет етеді. Материалдық деректер парақтары зарарсыздандыруға арналған ауыр жұмыс процестеріне арналған әрбір нақты өнім сорты үшін расталған цикл сандарын сипаттайды.
Бұл полимерлі материал барлық белгілі химиялық заттарға қарсы тұра ма?
Химиялық төзімділік спектрі өте кең болғанымен, белгілі бір шоғырланған күшті тотықтырғыштар уақыт өте келе материалды нашарлатады. Әрқашан нақты технологиялық сұйықтық құрамдарына, жұмыс температурасына және әсер ету ұзақтығына сәйкес келетін химиялық үйлесімділік кестелеріне сілтеме жасаңыз.
Әрбір штангалық нұсқа таза бөлмедегі жартылай өткізгіштерді өндіру орталарына жарамды ма?
Барлық бағалар сәйкес келмейді. Төмен газ шығаратын, аз бөлшектер шығаратын материал нұсқалары таза бөлмеде орналастыру үшін нақты таңдалуы керек. Стандартты толтырылған сорттар сезімтал өндіріс орындарында қажетсіз бөлшектердің ластануын шығаруы мүмкін.
Полимерлі штангаларды CNC өңдеу арқылы қандай бетті өңдеу сапасына қол жеткізуге болады?
Өткір құралмен дәл өңдеу бетті жақсы өңдеуге мүмкіндік береді. Соңғы қол жеткізілетін бет сапасы құрал күйіне, берілу жылдамдығының параметрлеріне және таңдалған материал дәрежесіне байланысты. Қосымша жылтырату қадамдары мамандандырылған талаптар үшін беттерді одан әрі нақтылай алады.
Материалдық ғылым күрделі өнеркәсіптік жүйелерде кеңейтілген термопластикалық орналастырудың практикалық шекараларын кеңейтуді жалғастыруда. Дизайн топтары негізгі материалдың күшті жақтарын ғана емес, сонымен қатар олармен байланысты шектеулерді, айырбастауларды және өңдеуді дұрыс өңдеу ережелерін үйрену арқылы маңызды артықшылықтарға ие болады.Идеал пластиккөптеген өнеркәсіптік домендерде жоғары өнімді полимер құрамдастары үшін материалды сипаттауды, разрядты салыстыруды және қолданбаны тексеру жұмыстарын жүргізетін инженерлік топтарға қолдау көрсетеді. Кез келген бірегей жүйе мәселесі соңғы аппараттық құралды енгізу алдында мұқият материалды бағалауды талап етеді.
